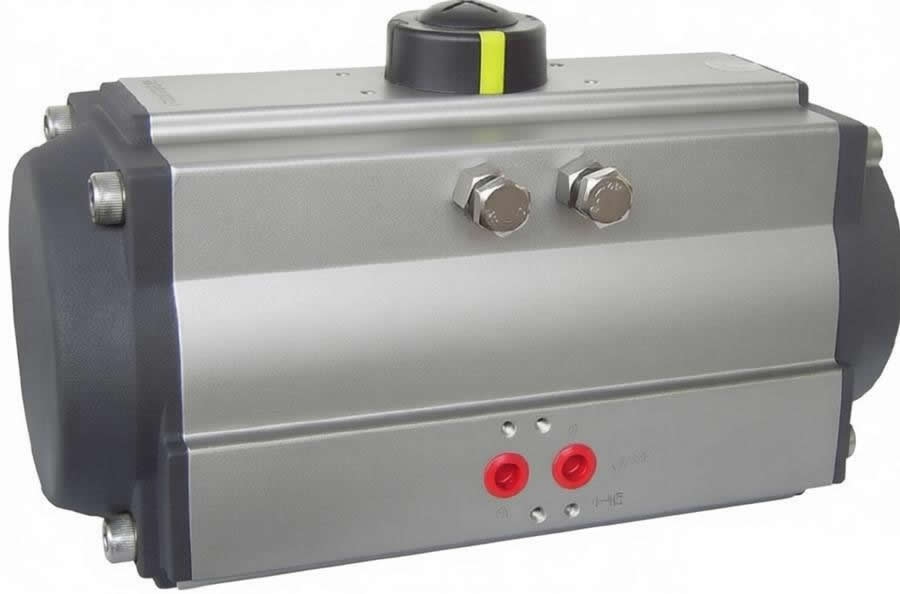

气动执行机构

气动执行机构,双作用执行机构,AT型执行机构

气动执行机构缸体采用压铸铝合金

标准阳极硬化抛光处理*的耐磨性抗腐蚀高技术的镀孔工艺使气缸具有低磨损高寿命

可选镀镍或涂高强环氧树脂漆

双作用执行机构同心套叠弹簧设置

标准磷化处理可适应不同的气压和扭矩设置长安全螺栓，保证维修时安全拆装SY-DA/SR系列外形尺寸相同。

气动执行机构对称的横齿设计

输出扭矩恒定、设计紧凑、受力平衡、紧固设计确保长寿命

气动执行机构螺丝

标准不锈钢螺丝、防断裂系统

气动执行机构外部联接

符合Namur Norm标准的附件联接方式、符合Namur Norm标准的电磁阀接口、符合ISO5210-DIN3337标准底部阀门联接方式。

气动执行机构一般技术规格

zui大额定压力8Bar、标准工作温度范围-20℃～+85℃、高温:-20℃～+150℃，低温:-40℃～+85℃

90°±5°的行程、100%的出厂测试。

钢 齿 轮

标准产品为表面镀镍防腐、防腐采用不锈钢、防断裂设计

气动执行机构POM活塞导向环

接触面积大、应用自润滑材料无需加油、长寿命。

气动执行机构密 封

标准型：NBR、高温型：VITON、低温型：HNBR

气动执行机构缸盖

外涂高强度环氧树脂漆、可选镀镍防腐涂层

气动执行机构活塞

根据需求可镀镍。

气动执行机构俯视图

注：以上参数均在0.6Mpa压力、未配阀的情况下测得的大致时间。

气动执行机构耗气量 单位：升

气动执行机构重量表 单位：Kg

AT系列双作用执行器

上图的示意图表明，双作用执行机构的扭矩值在整个行程过程中始终保持恒定。 用户可根据其具体要求，参考以下内容选定合适的执行机构型号： 1、明确所操作阀门的zui大扭矩值。 2、扭矩值加大25%-50%的设定安全系数。（具体视阀门类型及加工工艺） 3、根据提供的扭矩值，参阅扭矩表及相应的气压值，得到的扭矩值应等于或超出所提供的扭矩值。 4、扭矩值确定下来后，查找相应的型号即可。

AT系列双作用气动执行机构输出扭矩
