螺栓加热器

一、概述

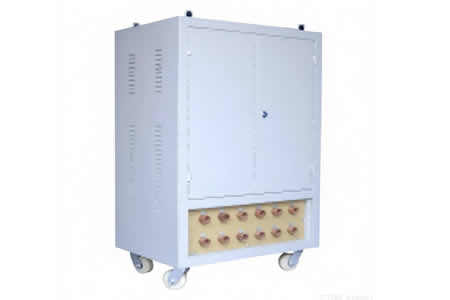

DJK型12路螺栓加热棒交流控制柜是我厂近年来研制设计生产的加热棒控制设备。控制部分采用可控硅单相触发电路，可控硅触发部分采用先进的集成电流触发器,外围元件少,性能可靠,维修方便。

本产品输出的交流电压,可在0～220V之间任意调节,因此在使用时可以根据不同情况选用不同的加热电压,便于汽缸螺栓的拆装。

二、主要技术参数

1、输入电源:交流AC380V、50HZ。

2、输出电源: 0～220V无级调压。3、输出交流支路12路,且每路有开关单独控制。

4、每路输出最大功率:7.5KW。

三、使用方法

1、打开电源箱,检查设备在运输过程中有无元器件损坏及松动现象。

2、打开左侧门接通电源,相线截面不低于35mm2,零线载面积不低于4mm2并连接好外壳保护接地线。

3、将电压调整电位器逆时针方向旋至“0”。

4、合上电源箱左侧门主电路空气开关，电源指示灯（红、绿、黄）亮。

5、合上电源箱面板上“电源开关”（控制电路电源）。

6、缓慢调整“电压调整”旋纽，交流电压表应指示交流输出电压值。交流电压输出正常后，将加热棒插头插至电源箱内插座中，合上电源箱上对应的“加热开关”，调整交流输出电压，一般调在0～220V之间，加热棒即开始工作。

7、加热完毕后，关掉对应的加热开关，将电压调至零。

8、关闭电源箱左侧门电源（空气开关）。

四、电气原理图

详见附表

五、 注意事项

1、 电源箱通电前，外壳应可靠接地。

2、 电源箱通电前，应先将“电压调整”电位器逆时针旋至“0”位。

3、 开机后应先检查冷却风机是否已投入正常工作,任何时候如发现风机不工作都应立即停止使用电源箱,以免损坏可控硅等元件。

4、 插拔加热棒前应先关掉该路对应的加热开关。

5、 本产品使用时应派专人操作，操作人员必须熟悉产品说明书后方可使用。
